一、設備用途

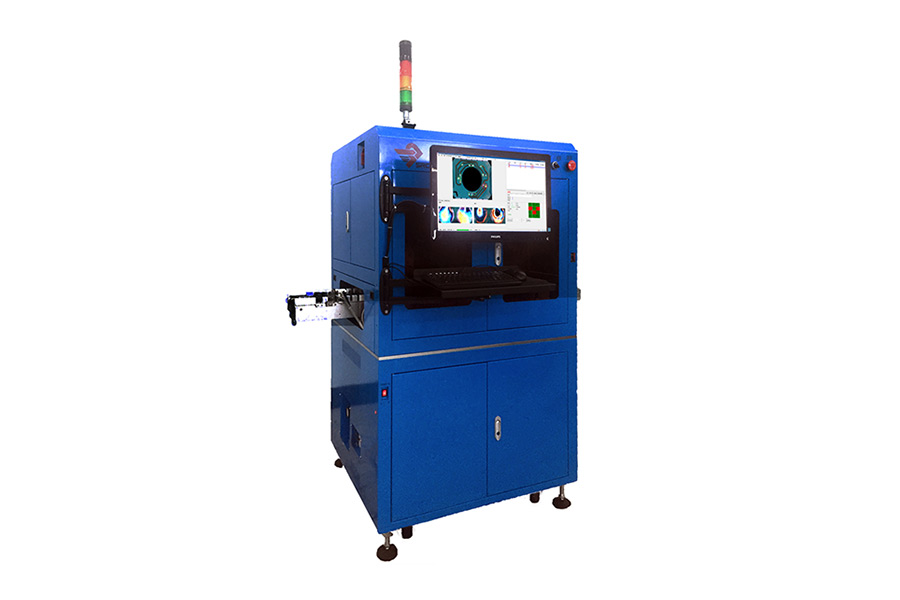

此設備用于電路板(12拼版/6拼版)焊點焊接質量檢測
二、設備功能
1、設備可實現在線傳遞(需要和前后工序合理對接)、軌道寬度和相機可根據客戶產品進行調節,具備自動接收、傳輸、定 位功能
2、設備能根據客戶的故障判定標準具備識別、檢測、判定和故障件標注功能。
3、設備滿足各尺寸規格PCB板間相互切換,切換時間≤5分鐘。
三、工作流程:
1、待初始化過程結束后,產品開始流經設備。當運動到到位光電后。
2、此時所有光源打開,GOI軟件讀取到位信號后,開始等待測試。
3、產品繼續向前運動,當運動到拍照光電位置。PLC觸發相機進行拍照。
4、拍照結束以后,GOI從相機中讀取圖片并開始處理。
5、當處理完成以后,在產品到達NG工位光電以前下發GOOD/NG結果。
6、此時光源延時時間到,關閉光源。
7、當產品運動到NG工位光電位置,如果為NG,機械臂啟動,將NG品抓走;如果為GOOD,則繼續向下游運動。
四、設備尺寸
L900*W800*H1250
